Smart beregning af interferens Fit: Hemmeligheden bag at forlænge levetiden for kobberpladebøsninger

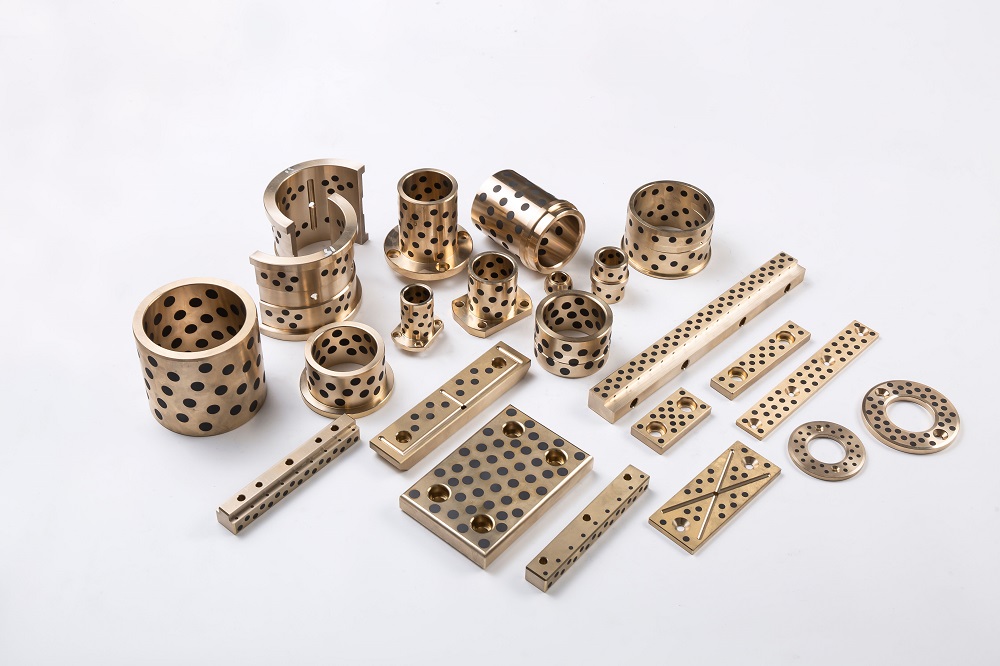

I præcisionsoverførslen af ​​mekanisk udstyr, Kobberpladebøsninger Spil en central rolle. De styrer ikke kun bevægelse, men overfører også belastninger. Imidlertid bliver de ofte de "kortvarige komponenter" i udstyr på grund af alvorligt slid forårsaget af løshed eller deformation og revner som følge af overdreven tæthed. Hvordan kan dette problem løses? Videnskabeligt beregning og kontrol af interferenspasningen er kernemetoden til at udvide levetiden for kobberpladebøsninger.

I. Lifespan Killers: The Double Trap of Impoper Interferens Fit

Svigt af kobberbøsninger stammer ofte fra en ubalance i interferenspasning:

1. Utilstrækkelig interferens Fit (for løs)

• Symptomer: Mikroslidende forekommer mellem bøsningen og basishullet.
• Konsekvenser: Mikroslidende slid accelererer hurtigt, hvilket genererer slidrester, der skader parringsoverfladerne. Dette fører i sidste ende til bøsning af løshed, unormal støj, unøjagtig positionering og en betydelig reduktion i levetiden.

2. Overdreven interferens pasform (for stram)

• Symptomer: Montering bliver vanskelig, og bøsningen udsættes for enorm radial trykspænding.

• Konsekvenser:

  • Kobberbøsningen gennemgår plastdeformation eller endda knusning og revner.
  • Overdreven samling af stress bliver en kilde til trætheds revner.
  • Overdreven sammentrækning af den indre boring forværrer friktion og slid med skaftet.
  • Under skiftende belastninger accelererer stresskoncentrationsområderne træthedsvigt.

Konklusion: Nøglen til at udvide levetiden ligger i at finde et "gylden interferenspasningsområde"-en, der giver tilstrækkelig bindingskraft til at eliminere mikroslidende slid uden at generere destruktive høje spændinger.

Ii. Find "Golden Range": den fem-trins videnskabelige beregningsmetode

Trin 1: Identificer "fjende" - analyse af arbejdsbelastningen

• Afklar opgaverne: Bestem det maksimale drejningsmoment, som bøsningen skal modstå, såvel som størrelsen af ​​aksiale eller radiale kræfter, den vil bære.
• Overvej miljøet: vurdere, om der er stærk vibration eller påvirkning, og bestem driftstemperaturområdet (temperaturen påvirker udvidelsen).
• Forstå belastningen natur: Bestem, om belastningen er en stabil statisk belastning eller en gentagne gange påført træthedsbelastning. Dynamiske belastninger kræver en større sikkerhedsmargin.

Trin 2: Beregn "Minimumsforsvarslinjen" - Minimum krævet kontakttryk (P_MIN)

• Objektiv: Sørg for, at der absolut ikke er nogen relativ glidning mellem bøsningen og basishullet under arbejdsbelastninger (eliminering af mikroslidende slid).
• Core Formula (til drejningsmomenttransmission T):

P_min = μ × (π × d² × l / 2) × t × s_f

Hvor:

• T = maksimalt arbejdsmoment (n · mm)

• S_F = sikkerhedsfaktor (normalt 1,5–3,0; højere for vibrationer og påvirkning)

• μ = statisk friktionskoefficient mellem kobberbøsningen og stål/jernbase (typisk 0,1–0,2)

• D = fit diameter (nominel, mm)

• L = fit længde (mm)

• Selv uden eksterne belastninger bør et grundlæggende tryk på 5-15 MPa opretholdes for at forhindre mikroslidende.

Trin 3: Definer "Safety Red Line" - Maksimalt tilladt kontakttryk (P_MAX)

• Objektiv: Sørg for, at kobberbøsningen ikke gennemgår udbytte deformation eller knusningssvigt.
• Forenklet beregning:

P_max ≈ s_y × σ_yield

Hvor:

• S_Y = udbytte af sikkerhedsfaktor (1,2–1,5)

• σ_yield = udbyttestyrke af kobberbøsningsmaterialet

• Præcis beregning ved hjælp af tykvægget cylinderteori:

P_max = 3 × σ_yield × [1 - (d_i / d)^4]

Hvor:

• d_i = den indre diameter af kobberbøsningen (mm)

• D = den ydre diameter på bøsning/basishuldiameter (pasningsdiameter, MM)

• Vigtig: Kontroller, om stresset i basen (støbejern, aluminium osv.) Hulvæggen overstiger tilladte grænser.

Trin 4: Konverter “Trykmålinger” - Teoretisk interferens Fit Range (Δ_min_th, Δ_max_th)

• Objektiv: Konverter trykkrav til specifikke diameterinterferenspasningsværdier.
• Kerneformel:

Δ = P × D × (K_CU K_H)

Hvor:

• K_cu = (e_cu / (do_cu² - d²)) × [do_cu² d² ν_cu] (parametre for kobberbøsningen)

• K_h = (e_h / (d² - di_h²)) × [d² di_h² - ν_h] (parametre for basen)

• E_CU, E_H = elastisk modul af kobber og base (kobber ~ 110 GPa, stål ~ 210 GPa)

• ν_cu, ν_h = Poissons forhold (kobber ~ 0,34, stål ~ 0,3)

• Do_cu = den ydre diameter på kobberbøsningen (= D)

• DI_H = indre diameter på basishullet (0 for fast base)

• Erstatning p_min for at få Δ_min_th

• Erstatning p_max_allowable / s_y for at få Δ_max_th

Trin 5: Korrekt for “Real-World Laps”-Design Interference Fit Range (Δ_min_design, Δ_max_design)

• Overflades ruhed: Toppe på overfladerne flades under pressemontering og forbruger en del af interferenspasningen.

Δ_eff ≈ Δ_design - 0,8 × (RZ_CU RZ_H)

• RZ_CU, RZ_H = ti-punkts højde af overfladen uregelmæssigheder i bøsningen og basishullet (μm).

• Temperaturdifferensenhed (krympe/ekspansionsmontering) undgår tab af udfladning.

• Korrigerede designværdier:

  • Δ_min_design = Δ_min_th Δ_loss (sikrer faktisk effekt ≥ Δ_min_th)
  • Δ_max_design = Δ_max_th Δ_loss (men verificer p ≤ p_max_allowable)

• Temperaturkompensation: Beregn Δδ forårsaget af termisk ekspansion/sammentrækning for at sikre:

  • Δ_eff_working> 0 (ingen løshed)
  • Tilsvarende tryk ≤ p_max_allowable (ingen krakning)

III. Praktiske tip til maksimering af levetid

1. Lære om middelværdien

• Optimal designinterferens pasform ligger normalt på 60-75% af Δ_max_design, hvilket giver sikkerhedsmarginalerne, mens de undgår stressgrænser.

2. Tolerance - Livline af præcision

• Opnå designværdier gennem strenge tolerancer (almindelige pasningsgrader: H7/S6, H7/U6).

3. overfladefinish

• Reducer ruhed (RA ≤ 1,6 μm) på både bøsning og basehul for at minimere pressepasningstab og forbedre stressuniformiteten.

4. forsamlingsmetode

• Tryk på Fitting: Kræver præcis vejledning, ensartet tryk, smøremiddel (f.eks. Molybdæn disulfidpasta) og kontrolleret trykhastighed.

• Temperaturdifferensenhed (anbefalet):

  • Krympemontering: Varm basishullet.
  • Ekspansionsmontering: Afkøl kobberbøsningen (f.eks. Flydende nitrogen).
  • Fordele: ensartet stress, minimal samlingsskade, præcis realisering af teoretisk interferenspasning.

5. Styrke bøsningen

• Materialeopgradering: Brug højstyrke, slidbestandige kobberlegeringer (f.eks. Aluminiumsbronze QA110-4-4, Tin Bronze QSN7-0.2).

• Strukturel optimering:

  • Forøg vægtykkelsen for højere bærende kapacitet.
  • Tilføj stressaflastninger i ikke-belastningsbærende områder for at reducere den lokale stresskoncentration.

6. Smøring og vedligeholdelse

• Sørg for kontinuerlig og effektiv smøring mellem bøsningsboring og skaft.
• Undersøg regelmæssigt for unormal støj, temperaturstigning eller løshed og adressespørgsmål.

Iv. Konklusion: Balance er nøglen

Udvidelse af kobberplades bøsninges levetid handler ikke om "jo strammere, jo bedre." I stedet involverer det afbalancering: stram nok til at forhindre løshed, men alligevel ikke så stram, at de overskrider materielle stressgrænser . Dette kræver:

• Præcis beregning ved hjælp af femtrinsmetoden
• Fin korrektion i betragtning af ruhed, monteringsmetode og temperatureffekter
• Omhyggelig fremstilling med strenge tolerancer og overfladekvalitet
• Optimal montering, prioritering af temperaturforskelle metoder
• Optimeret materialeudvælgelse og strukturelt design
• Samvittighedsfuld vedligeholdelse med korrekt smøring og inspektion

For ekstreme driftsbetingelser eller nye designs, Endelig elementanalyse (FEA) simuleringer Og fysiske levetid for små batch er vigtige for at verificere interferenspasningsdesign. Kombination af teori med praksis sikrer, at kobberpladebøsninger opnår længere levetid, hvilket muliggør glattere og mere pålidelig udstyrsdrift.
