Patentteknologi Analyse af Zhejiang Mingxu: Modulært hurtigt værktøjsskiftssystem til behandling af skateboardkomponent (Patentnr.: ZL 2023 2 0122452.1)

I batchbehandlingen af ​​skateboard-komponenter (såsom guideskinner og præcisionsskydere) står traditionelle værktøjssystemer over for to store flaskehalse:

● Dårlig gentagen positioneringsnøjagtighed: Kumulative fejl fra flere klemmeoperationer overstiger 0,1 mm (på linje med ISO 2768 m klassetolerance), hvilket påvirker vinkelret på parringsoverflader (typisk krævet for at være ≤0,05 mm pr. 100 mm);

● Ineffektiv værktøjsskift: Skift mellem dedikerede inventar tager mere end 45 minutter pr. Instans, hvilket resulterer i udstyrsudnyttelsesgrad under 60% ( Kilde: CIRP ANNALS 2022, 71 (1), s. 333-336 ).

Analyse af kerneteknologiske innovationer

I. Topologisk design til godtgørelse

1.1 Trinede kvotebegrænsningsstruktur

Dobbelt-trin klemmemekanisme:

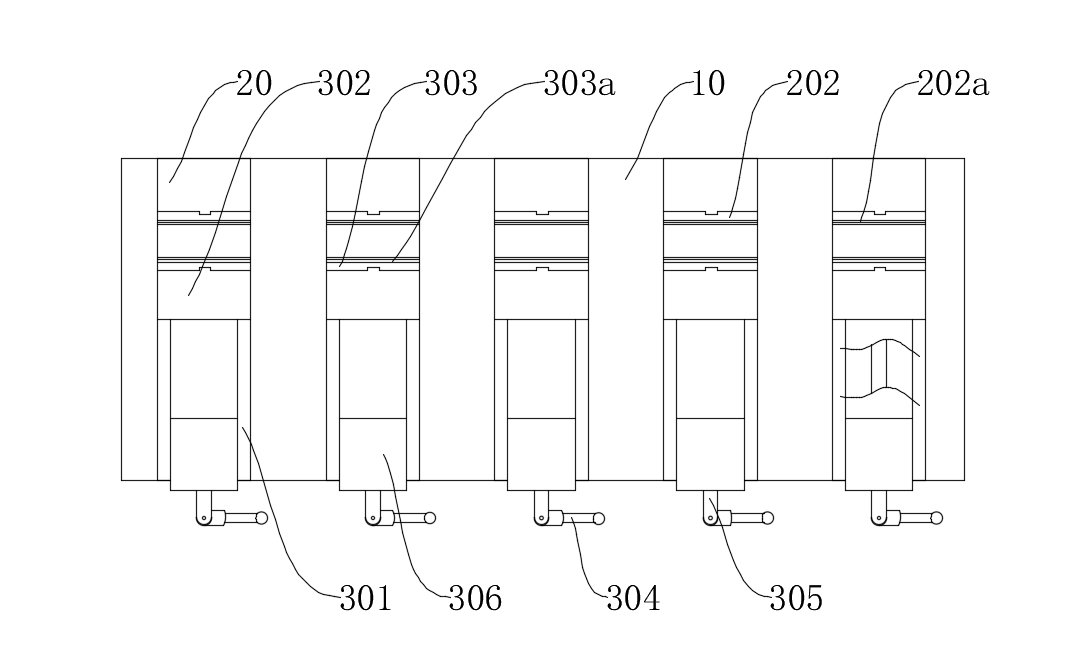

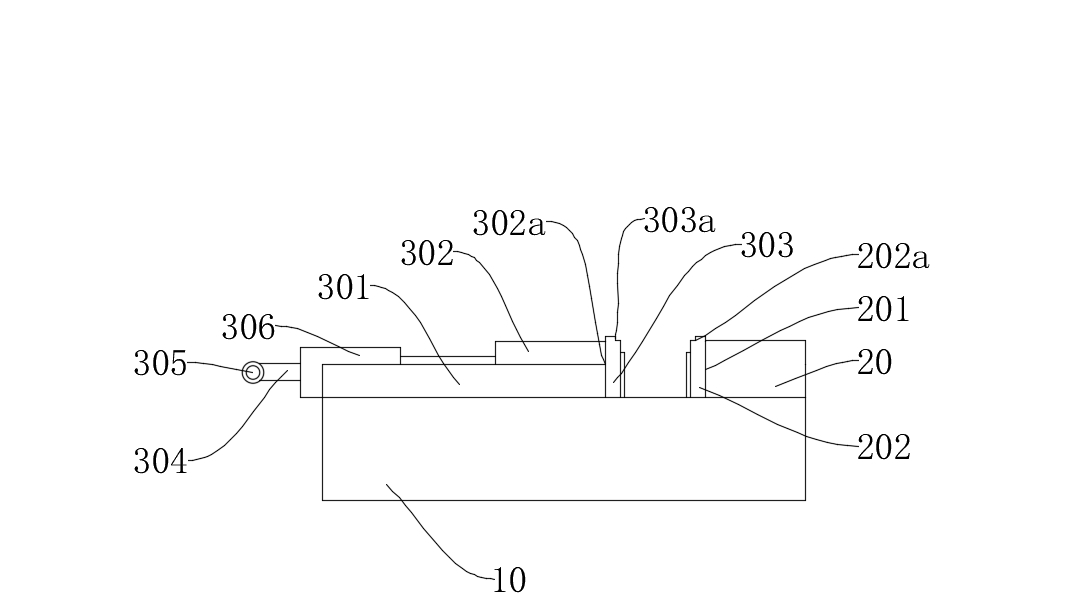

● Den faste blok (20) og klemblokken (302) er henholdsvis udstyret med et første og et andet klemmetrin (202a/303a). Højden på disse trin matches med bearbejdningsgodtgørelsen (med en tolerance på ± 0,01 mm);

● Ved at optimere trinhældningsvinklen til 75 ° ± 1 ° gennem finite elementanalyse opnår mekanismen en forskydningsstyrke, der overstiger 85% (i modsætning til kun 30% i traditionelle plane klemmemetoder).

Forbedring i bearbejdning af præcision:

● Sidebearbejdning afsluttes i en enkelt klemmeoperation med positionsnøjagtighedsfejl ≤0,02mm (opfylder GB/T 1184-K-standarder);

● Værdien for overfladen ruhed RA opretholdes konsekvent under 0,8 um (som testet i overensstemmelse med ISO 4288 standarder).

Ii. Modulært hurtigt værktøjsskiftssystem

2.1 Plug-in modulær arkitektur

Dual-slot design:

● De første/anden monteringspladser (201/302a) bruger en H7/G6 -pasform, som i kombination med positioneringstaster opnår en gentagen positioneringsnøjagtighed på ± 0,005 mm;

● Moduludskiftningstid er ≤3 minutter pr. Stykke (baseret på faktiske måledata), der understøtter skift af arbejdsemner med tykkelser, der spænder fra 5 mm til 50 mm.

2.2 Kraft med lukket sløjfe-drevmekanisme

.

● Kontrolstangen (304) indeholder en drejningsmomentbegrænser (indstillet til 15N · m) for at forhindre arbejdsemålskader fra overbelastning.

Nøgle -teknisk parameter sammenligningstabel

Validering i typiske bearbejdningsscenarier

Sag 1: bearbejdning af lineære guide glider

.

● Sidesoverfladernes vinkelret på sideoverfladerne var ≤0,015 mm pr. 100 mm (opfylder GB/T 1184 -standardkravet på ≤0,05 mm).

Tilfælde 2: Gruppehulbearbejdning af hydrauliske ventilplader

● Færdiggjorde bearbejdning af 12 parringsoverflader i en enkelt klemmeoperation og opnåede en CPK -værdi på 1,67 for positionsnøjagtighed (opfylder Six Sigma -standarder);

● Værktøjets levetid blev udvidet med 40% (på grund af vibrationsniveauer reduceret til under 0,5 g).

Dette patent omdefinerer designparadigmet til batchbearbejdningsværktøj gennem to teknologiske veje: Tillæg til godkendelsesbegrænsning Topology Optimization og modulær kraft med lukket sløjfe. I henhold til en nyhedssøgning (udført via Derwent Innovation) opnår denne struktur et omdannelseseffektivitetsindeks (CEI) på 0,92, der repræsenterer en forbedring på 210% i forhold til lignende løsninger og placering af den på den teknologiske forkant af sit nichefelt.

Hvis du gerne vil lære mere, bedes du kontakte Mingxu Machinery for at få den komplette patentrapport: undersø[email protected] .
