SCJ-afstandsjustering af aluminiumsglideenheder (medfølger langs akselrillen)

Lineær bevægelse leje glideenhed‌ er en mekanisk komponent, der bruges til lineær bevægelse, normalt sammensat af et fast sæde, lineær bevægelse leje og holdering. Dens hovedfunktion er at give stabil lineær bevægelsesstøtte, og den er meget udbredt i forskelligt mekanisk udstyr, såsom automatiserede produktionslinjer, værktøjsmaskiner, håndteringsudstyr osv.

Få et citat

PREV：SC/SC…L/SC…S slideenheder i aluminium NEXT：LMFM…L/LMKM…L/LMHM…L dobbelt-bred-mellemflange med lineær bevægelse

Produktintroduktion
Parameter
Materialebeskrivelse
Kontakt os

produktegenskaber

1 Kan arbejde i lang tid under oliefrie forhold.

2 Mere egnet til lav hastighed og tung belastning arbejdsforhold, med god slidstyrke og ekstrem lav frikt.

3 Velegnet til situationer, hvor oliefilm er svær at danne, såsom frem- og tilbagegående, roterende og intermitterende bevægelser.

4 Modstandsdygtig over for korrosion og oxidation.

5 Vedligeholdelsesfri og lang levetid.

Hvorfor vælge oliefri lejer

Reducer produktionsomkostninger

Der er ikke behov for olieforsyningsanordning, olieindsprøjtningshul eller olie rillebehandling, hvilket i høj grad kan spare fremstillingsomkostninger.

Reducer driftsomkostninger

Det reducerer i høj grad brugen af smøreolie, reducerer vedligeholdelse af udstyr, og undgår skjulte farer forårsaget af utilstrækkelig olieforsyning, hvilket effektivt reducerer driftsomkostninger.

Forkort designtiden

Det oliefrie design forenkler produktstrukturen og sparer effektivt designtid. Vi er professionelle ODM Leverandører af SCJ-afstandsjustering af aluminiumsglideenheder (medfølger langs akselrillen)

Befordrende for miljøbeskyttelse

Der kræves ingen genanvendelse af spildolie, hvilket også er gavnligt for miljøbeskyttelsen.

Ansøgningsfelter

Høj temperatur

· Stålfabrik

·Smelteovn

·Tørreudstyr

·Bageovn

·Varmeregulator

Vandtæt

·Dæmningsport

·Vandpumpe

· Væskeafbryderstruktur

·Offshore strukturer

·Dok- og siltmaskineudstyr

Kemisk industri

·Kemisk fabrik

· Galvaniseringsudstyr

· Spildevandsbehandlingsudstyr

·Farvemaskiner

· Olie- og kemisk raffineringsudstyr

Energi

·Vindkraft

·Ny energi

Skib

·Dækskran

·Anker

·Lugedæksel

·Rorarm

·Løftemaskiner og løfteringudstyr

Bilfremstilling

· Stempelform

·Svejsestruktur

· Male- og tørrelinje

· Metal transportbånd

·Maskine værktøj

Tung industri

· Maskiner til stålrørsfabrik

·Dæk- og papirmøller

·Kraftværk

· Tilslutning af støbeindsprøjtningsmaskineri

Byggeri, minedrift, lastning

·Blandere, kværne, pulveriseringsmaskiner

·Entreprenørmaskiner

·Mineudstyr

·Stanglejer

Broer og løfteskinner

·Bro lejer

·Bjælker, broer, hængebroer

·Kerneenergirelaterede reaktorer

· Dampgenerator

Type	Eksempel på montering	Flange type	Længde
Standard flangetype		LMF	Enkelt
		LMK	Enkelt
		LMH	Enkelt
Dobbelt bred flangetype		LMF…L	Dobbelt
		LMK…L	Dobbelt
		LMH…L	Dobbelt
Pilotflangetype		LMFP	Enkelt
		LMKP	Enkelt
		LMHP	Enkelt
Dobbelt-Wide-Position-Pilot Flange Type		LMFP…L	Dobbelt
		LMKP…L	Dobbelt
		LMHP…L	Dobbelt
Dobbelt-bred-mellemflangetype		LMFM…L	Dobbelt
		LMKM…L	Dobbelt
		LMHM…L	Dobbelt
Flanget slagleje		LBHR LBHRW	Enkelt
		LBHS LBHSW	Enkelt
		LBHC LBHCW	Single

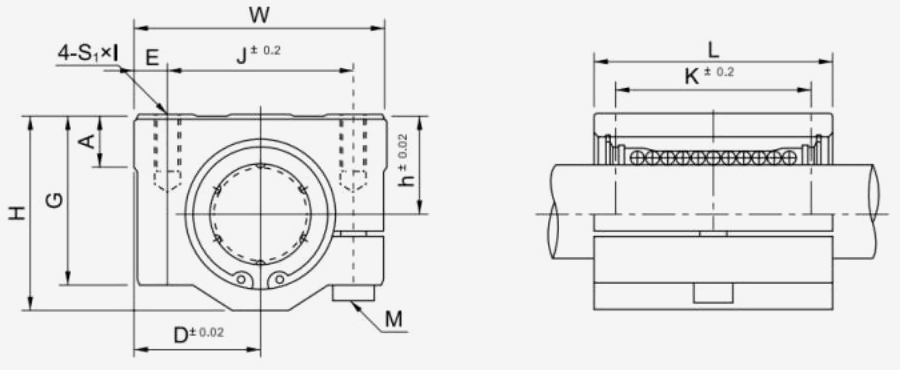

Model	Liner leje	Grundlæggende belastningsgrad		Skaft diameter mm	Dimensioner (mm)												Vægt (g)
Model	Liner leje	Dynamisk C N	Static Co N	Skaft diameter mm	h	D	W	H	G	EN	J	E	S1×I	K	L	M	Vægt (g)
SCJ10UU	LM10UU-AJ	372	549	10	13	20	40	26	21	8.0	28	6.0	M5×12	21	35	M5	90
SCJ12UU	LM12UU-AJ	510	784	12	15	21	42	28	24	8.0	30.5	5.75	M5×12	26	36	M5	112
SCJ13UU	LM13UU-AJ	510	784	13	15	22	44	30	24.5	8.0	33	5.5	M5×12	26	39	M5	123
SCJ16UU	LM16UU-AJ	774	1.180	16	19	25	50	38.5	32.5	9.0	36	7.0	M5×12	34	44	M5	189
SCJ20UU	LM20UU-AJ	882	1.370	20	21	27	54	41	35	11	40	7.0	M6×12	40	50	M5	237
SCJ25UU	LM25UU-AJ	980	1.570	25	26	38	76	51.5	42	12	54	11	M8×18	50	67	M6	555
SCJ30UU	LM30UU- AJ	1.570	2.740	30	30	39	78	59.5	49	15	58	10	M8×18	58	72	M6	685
SCJ35UU	LM35UU-AJ	1.670	3.140	35	34	45	90	68	54	18	70	10	M8×18	60	80	M6	1.100
SCJ40UU	LM40UU-AJ	2.160	4.020	40	40	51	102	78	62	20	80	11	M10×25	60	90	M8	1.600
SCJ50UU	LM50UU-AJ	3.820	7.940	50	52	61	122	102	80	25	100	11	M10×25	80	110	M8	3,3503

Materialeesammensætning og egenskaber
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Massefylde	8.0	8.9	7.8	8.9	8.0
Hårdhed HB	>210	>70	>150	>95	>250
Trækstyrke N/mm²	>750	>200	>600	>260	>800
Udbyttestyrke N/mm²	>450	>90	>260	>150	>450
Forlængelse %	>12	>15	>10	>৪	>800
Koefficient for lineær udvidelse 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Grænse temperatur ℃	-40~300	-40~ 400	-40~ 400	-40~ 400	-40~150
Maks. Belastning N/mm²	100	60	50	70	120
Maks. Hastighed (Tør) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Kompression af permanent deformation 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Stor efterspørgsel med specielle materialer er tilgængelig.

Grundmaterialeudveksling
Materiale koder	Kina mærker GB1176-87	International ISO 1338	Tyskland DIN	Japan JIS	Amerika ASTM(UNS)	England BS	Italien JM	Gældende betingelser
JDB støbt bronze	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Høj belastning, lav hastighed Almindelig brugt
JDB-1 Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mellemlast, lav hastighed Almindelig brugt
JDB-2 Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mid-load, mid-speed, Almindelig brugt
JDB-3 Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mellemlast, lav hastighed, almindeligt anvendt
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over høj belastning, lav hastighed, Høj belastning brugt

Fast smøremiddel
Smøremiddel	Funktioner	Typisk anvendelse
SL1 Grafit tilføje	Fremragende modstand mod kemikalier angreb og lav friktion, temperaturgrænse 400 ℃	Passer til almindelige maskiner og under atmosfæren
SL4 PTFE tilføje	Laveste i friktion og god vandsmøring, temperaturgrænse 300 ℃	Skib, hydraulisk turbine, gasturbine osv.
