LMFP/LMKP/LMHP pilotflangeleje med lineær bevægelse

Pilotflange-lineær bevægelsesleje er sammensat af glidehjul, rulle, nålerulle eller glideplade, ydre sfærisk overflade og flange. Dens egenskaber er: der er en vis trykvinkel og kontaktvinkel inde i lejet, det kan modstå en stor aksial belastning og har høj stivhed og høj rotationsnøjagtighed. Derudover kan den også fastgøres på en værktøjsmaskine eller udstyr gennem en flange. Den er velegnet til lejligheder, der skal modstå store aksiale belastninger og har høje krav til rotationsnøjagtighed, såsom værktøjsmaskiner, jernbanetransport osv.

Få et citat

PREV：LMFP…L/LMKP…L/LMHP…L dobbelt-bred-position-pilotflangeleje med lineær bevægelse NEXT：LMF…L/LMK…L/LMH…L dobbeltbredt flangeleje med lineær bevægelse

Produktintroduktion
Parameter
Materialebeskrivelse
Kontakt os

produktegenskaber

1 Kan arbejde i lang tid under oliefrie forhold.

2 Mere egnet til lav hastighed og tung belastning arbejdsforhold, med god slidstyrke og ekstrem lav frikt.

3 Velegnet til situationer, hvor oliefilm er svær at danne, såsom frem- og tilbagegående, roterende og intermitterende bevægelser.

4 Modstandsdygtig over for korrosion og oxidation.

5 Vedligeholdelsesfri og lang levetid.

Hvorfor vælge oliefri lejer

Reducer produktionsomkostninger

Der er ikke behov for olieforsyningsanordning, olieindsprøjtningshul eller olie rillebehandling, hvilket i høj grad kan spare fremstillingsomkostninger.

Reducer driftsomkostninger

Det reducerer i høj grad brugen af smøreolie, reducerer vedligeholdelse af udstyr, og undgår skjulte farer forårsaget af utilstrækkelig olieforsyning, hvilket effektivt reducerer driftsomkostninger.

Forkort designtiden

Det oliefrie design forenkler produktstrukturen og sparer effektivt designtid. Vi er professionelle ODM Leverandører af LMFP/LMKP/LMHP pilotflangeleje med lineær bevægelse

Befordrende for miljøbeskyttelse

Der kræves ingen genanvendelse af spildolie, hvilket også er gavnligt for miljøbeskyttelsen.

Ansøgningsfelter

Høj temperatur

· Stålfabrik

·Smelteovn

·Tørreudstyr

·Bageovn

·Varmeregulator

Vandtæt

·Dæmningsport

·Vandpumpe

· Væskeafbryderstruktur

·Offshore strukturer

·Dok- og siltmaskineudstyr

Kemisk industri

·Kemisk fabrik

· Galvaniseringsudstyr

· Spildevandsbehandlingsudstyr

·Farvemaskiner

· Olie- og kemisk raffineringsudstyr

Energi

·Vindkraft

·Ny energi

Skib

·Dækskran

·Anker

·Lugedæksel

·Rorarm

·Løftemaskiner og løfteringudstyr

Bilfremstilling

· Stempelform

·Svejsestruktur

· Male- og tørrelinje

· Metal transportbånd

·Maskine værktøj

Tung industri

· Maskiner til stålrørsfabrik

·Dæk- og papirmøller

·Kraftværk

· Tilslutning af støbeindsprøjtningsmaskineri

Byggeri, minedrift, lastning

·Blandere, kværne, pulveriseringsmaskiner

·Entreprenørmaskiner

·Mineudstyr

·Stanglejer

Broer og løfteskinner

·Bro lejer

·Bjælker, broer, hængebroer

·Kerneenergirelaterede reaktorer

· Dampgenerator

Type	Eksempel på montering	Flange type	Længde
Standard flangetype		LMF	Enkelt
		LMK	Enkelt
		LMH	Enkelt
Dobbelt bred flangetype		LMF…L	Dobbelt
		LMK…L	Dobbelt
		LMH…L	Dobbelt
Pilotflangetype		LMFP	Enkelt
		LMKP	Enkelt
		LMHP	Enkelt
Dobbelt-Wide-Position-Pilot Flange Type		LMFP…L	Dobbelt
		LMKP…L	Dobbelt
		LMHP…L	Dobbelt
Dobbelt-bred-mellemflangetype		LMFM…L	Dobbelt
		LMKM…L	Dobbelt
		LMHM…L	Dobbelt
Flangede slagleje		LBHR LBHRW	Enkelt
		LBHS LBHSW	Enkelt
		LBHC LBHCW	Single

LMF(K)P···UU (harpiksholder)

Denne type er en serie med metriske dimensioner, der er meget udbredt i ENsien og
andre lande.

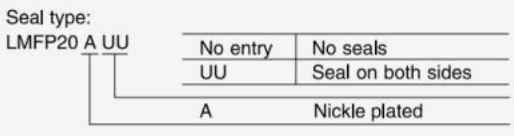

ENlle modeller kan udføres med forniklet efter kundernes krav, med funktion af rustsikker.


LMFP···UU	LMKP···UU

Nominel aksel diameter mm	LMFP···UU	Vægt (9)	LMKP···UU	Vægt (g)	Større dimensioner og tolerance
					dr		D		L
					mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm
6	LMFP6UU	24	LMKP6UU	18	6	0 -9	12	0 -13	19	±300
8	LMFP8UU	37	LMKP8UU	29	8		15		24
10	LMFP10UU	72	LMKP10UU	52	10		19		29
12	LMFP12UU	76	LMKP12UU	57	12		21	0 -16	30	0 -200
13	LMFP13UU	88	LMKP13UU	72	13		23		32
16	LMFP16UU	120	LMKP16UU	104	16		28		37
20	LMFP20UU	180	LMKP20UU	145	20	0 -10	32	0 -19	42
25	LMFP25UU	340	LMKP25UU	300	25		40		59	0 -300
30	LMFP30UU	470	LMKP30UU	375	30		45		64
35	LMFP35UU	650	LMKP35UU	560	35	0 -12	52	0 -22	70
40	LMFP40UU	1.060	LMKP40UU	880	40		60		80
50	LMFP50UU	2.200	LMKP50UU	2.000	50		80		100
60	LMFP60UU	3.000	LMKP60UU	2.560	60	0 -15	90	0 -25	110

Større dimensioner og tolerance								Excentricitet μm	Firkantethed μm	Grundlæggende belastningsgrad
Flange										Grundlæggende belastningsgrad
jeg mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamisk C N	Statisk Co N
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1.570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1.670	3.140
13	96	75	13	78	9	14	8.1			2.160	4.020
13	116	92	13	98	9	14	8.1			3.820	7.940
18	134	106	18	112	11	17	11.1	25	25	4.700	10.000

LMF(K)P···GA (Højtemperaturbestandig holder)

Denne type er en serie med metriske dimensioner, der er meget udbredt i Asien og andre lande.

Alle modeller kan udføres med forniklet efter kundernes krav, med funktion af rustsikker.


LMFP···GA		LMKP···GA

Nominel aksel diameter mm	LMFP···GA	Vægt (g)	LMKP···GA	Vægt (g)	Større dimensioner og tolerance
					dr		D		L
					mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm
6	LMFP6GA	25.3	LMKP6GA	19.3	6	0 -9	12	0 -13	19	±300
8	LMFP8GA	39.3	LMKP8GA	31.3	8		15		24
10	LMFP10GA	74.5	LMKP10GA	54.5	10		19		29
12	LMFP12GA	81.2	LMKP12GA	62.2	12		21	0 -16	30	0 -200
13	LMFP13GA	95	LMKP13GA	79	13		23		32
16	LMFP16GA	137	LMKP16GA	121	16		28		37
20	LMFP20GA	205	LMKP20GA	170	20	0 -10	32	0 -19	42
25	LMFP25GA	402	LMKP25GA	362	25		40		59	0 -300
30	LMFP30GA	546	LMKP30GA	451	30		45		64
35	LMFP35GA	789	LMKP35GA	659	35	0 -12	52	0 -22	70
40	LMFP40GA	1.205	LMKP40GA	1.025	40		60		80
50	LMFP50GA	2.200	LMKP50GA	2.000	50		80		100
60	LMFP60GA	3.000	LMKP60GA	2.560	60	0 -15	90	0 -25	110

Større dimensioner og tolerance								Excentricitet μm	Firkantethed μm	Grundlæggende belastningsgrad
Flange										Grundlæggende belastningsgrad
jeg mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamisk C N	Statisk Co N
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1.570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1.670	3.140
13	96	75	13	78	9	14	8.1			2.160	4.020
13	116	92	13	98	9	14	8.1			3.820	7.940
18	134	106	18	112	11	17	11.1	25	25	4.700	10.000

LMHP···UU (harpiksholder)

Denne type er en serie med metriske dimensioner, der er meget udbredt i Asien og andre lande.

Alle modeller kan udføres med forniklet efter kundernes krav, med funktion af rustsikker.

Nominel aksel diameter mm	LMHP···UU	Vægt (g)	Større dimensioner og tolerance
			dr		D		L
			mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm
6	LMHP6UU	21	6	0 -9	12	0 -13	19	±300
8	LMHP8UU	33	8		15		24
10	LMHP10UU	64	10		19		29
12	LMHP12UU	68	12		21	0 -16	30	0 -200
13	LMHP13UU	81	13		23		32
16	LMHP16UU	112	16		28		37
20	LMHP20UU	167	20	0 -10	32	0 -19	42
25	LMHP25UU	325	25		40		59	0 -300
30	LMHP30UU	388	30		45		64
35	LMHP35UU	580	35	0 -12	52	0 -22	70
40	LMHP40UU	920	40	0 -12	60	0 -22	80
50	LMHP50UU	2.037	50		80		100

Større dimensioner og tolerance									Excentricitet μm	Firkantethed μm	Grundlæggende belastningsgrad
Flange											Grundlæggende belastningsgrad
jeg mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamisk CN	Statisk CoN
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	一	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1.180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1.370
8	62	46	8	40	32	5.5	9	5.1			980	1.570
10	74	51	10	49	35	6.6	11	6.1			1.570	2.740
10	82	58	10	55	38	6.6	11	6.1	20	20	1.670	3.140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4.020
13	116	86	13	80	56	9	14	8.1			3.820	7.940

LMHP ··· GA (High-temperature Resistant Retainer)

Denne type er en serie med metriske dimensioner, der er meget udbredt i Asien og andre lande.

Alle modeller kan udføres med forniklet efter kundernes krav, med funktion af rustsikker.


LMHP ··· GA

Nominel aksel diameter mm	LMHP···GA	Vægt (g)	Større dimensioner og tolerance
			dr		D		L
			mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm
6	LMHP6GA	22.3	6	0 -9	12	0 -13	19	±300
8	LMHP8GA	35.3	8		15	0 -13	24
10	LMHP10GA	65.5	10		19	0 -16	29
12	LMHP12GA	73.2	12		21		30	0 -200
13	LMHP13GA	88	13		23		32
16	LMHP16GA	129	16		28		37
20	LMHP20GA	192	20	0 -10	32	0 -19	42
25	LMHP25GA	387	25		40		59	0 -300
30	LMHP30GA	464	30		45		64
35	LMHP35GA	679	35	0 -12	52	0 -22	70
40	LMHP40GA	1.065	40	0 -12	60	0 -22	80
50	LMHP50GA	2.037	50		80		100

Større dimensioner og tolerance									Excentricitet μm	Firkantethed μm	Grundlæggende belastningsgrad
Flange											Grundlæggende belastningsgrad
jeg mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamisk C N	Statisk Co N
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	—	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1.180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1.370
8	62	46	8	40	32	5.5	9	5.1			980	1.570
10	74	51	10	49	35	6.6	11	6.1			1.570	2.740
10	82	58	10	55	38	6.6	11	6.1	20	20	1.670	3.140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4.020
13	116	86	13	80	56	9	14	8.1			3.820	7,9403

Materialeesammensætning og egenskaber
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Massefylde	8.0	8.9	7.8	8.9	8.0
Hårdhed HB	>210	>70	>150	>95	>250
Trækstyrke N/mm²	>750	>200	>600	>260	>800
Udbyttestyrke N/mm²	>450	>90	>260	>150	>450
Forlængelse %	>12	>15	>10	>৪	>800
Koefficient for lineær udvidelse 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Grænse temperatur ℃	-40~300	-40~ 400	-40~ 400	-40~ 400	-40~150
Maks. Belastning N/mm²	100	60	50	70	120
Maks. Hastighed (Tør) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Kompression af permanent deformation 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Stor efterspørgsel med specielle materialer er tilgængelig.

Grundmaterialeudveksling
Materiale koder	Kina mærker GB1176-87	International ISO 1338	Tyskland DIN	Japan JIS	Amerika ASTM(UNS)	England BS	Italien JM	Gældende betingelser
JDB støbt bronze	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Høj belastning, lav hastighed Almindelig brugt
JDB-1 Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mellemlast, lav hastighed Almindelig brugt
JDB-2 Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mid-load, mid-speed, Almindelig brugt
JDB-3 Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mellemlast, lav hastighed, almindeligt anvendt
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over høj belastning, lav hastighed, Høj belastning brugt

Fast smøremiddel
Smøremiddel	Funktioner	Typisk anvendelse
SL1 Grafit tilføje	Fremragende modstand mod kemikalier angreb og lav friktion, temperaturgrænse 400 ℃	Passer til almindelige maskiner og under atmosfæren
SL4 PTFE tilføje	Laveste i friktion og god vandsmøring, temperaturgrænse 300 ℃	Skib, hydraulisk turbine, gasturbine osv.
