ST/ST…B slagleje,LBUS/LBUW lineær kuglebøsning

Slagleje er en lineær og roterende bevægelsesmekanisme, der udnytter rotationsbevægelsen af kugleelementer mellem en ydre cylinder og en aksel. Sammenlignet med lineær bevægelseslejer kan den udføre rotationsbevægelse, begrænset lineær bevægelse og sammensat bevægelse. Kuglerne er jævnt fordelt i holdehullerne i en Z-form. Kuglerne i hvert hul kan bevæge sig 360° rotation uafhængigt og jævnt. Samtidig fås dette produkt også i en flangeversion: LBHR/LBHRW/LBHS/LBHSW/LBHC/LBHCW

Få et citat

PREV：KH-pressende bøsningsleje, præget ydre ring lineært leje NEXT：No next article

Produktintroduktion
Parameter
Materialebeskrivelse
Kontakt os

produktegenskaber

1 Kan arbejde i lang tid under oliefrie forhold.

2 Mere egnet til lav hastighed og tung belastning arbejdsforhold, med god slidstyrke og ekstrem lav frikt.

3 Velegnet til situationer, hvor oliefilm er svær at danne, såsom frem- og tilbagegående, roterende og intermitterende bevægelser.

4 Modstandsdygtig over for korrosion og oxidation.

5 Vedligeholdelsesfri og lang levetid.

Hvorfor vælge oliefri lejer

Reducer produktionsomkostninger

Der er ikke behov for olieforsyningsanordning, olieindsprøjtningshul eller olie rillebehandling, hvilket i høj grad kan spare fremstillingsomkostninger.

Reducer driftsomkostninger

Det reducerer i høj grad brugen af smøreolie, reducerer vedligeholdelse af udstyr, og undgår skjulte farer forårsaget af utilstrækkelig olieforsyning, hvilket effektivt reducerer driftsomkostninger.

Forkort designtiden

Det oliefrie design forenkler produktstrukturen og sparer effektivt designtid. Vi er professionelle ODM Leverandører af ST/ST…B slagleje,LBUS/LBUW lineær kuglebøsning

Befordrende for miljøbeskyttelse

Der kræves ingen genanvendelse af spildolie, hvilket også er gavnligt for miljøbeskyttelsen.

Ansøgningsfelter

Høj temperatur

· Stålfabrik

·Smelteovn

·Tørreudstyr

·Bageovn

·Varmeregulator

Vandtæt

·Dæmningsport

·Vandpumpe

· Væskeafbryderstruktur

·Offshore strukturer

·Dok- og siltmaskineudstyr

Kemisk industri

·Kemisk fabrik

· Galvaniseringsudstyr

· Spildevandsbehandlingsudstyr

·Farvemaskiner

· Olie- og kemisk raffineringsudstyr

Energi

·Vindkraft

·Ny energi

Skib

·Dækskran

·Anker

·Lugedæksel

·Rorarm

·Løftemaskiner og løfteringudstyr

Bilfremstilling

· Stempelform

·Svejsestruktur

· Male- og tørrelinje

· Metal transportbånd

·Maskine værktøj

Tung industri

· Maskiner til stålrørsfabrik

·Dæk- og papirmøller

·Kraftværk

· Tilslutning af støbeindsprøjtningsmaskineri

Byggeri, minedrift, lastning

·Blandere, kværne, pulveriseringsmaskiner

·Entreprenørmaskiner

·Mineudstyr

·Stanglejer

Broer og løfteskinner

·Bro lejer

·Bjælker, broer, hængebroer

·Kerneenergirelaterede reaktorer

· Dampgenerator

Type	Eksempel på montering	Flange type	Længde
Standard flangetype		LMF	Enkelt
		LMK	Enkelt
		LMH	Enkelt

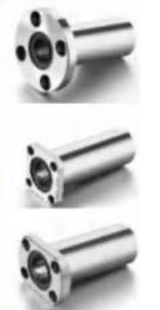

Dobbelt bred flangetype		LMF…L	Dobbelt
		LMK…L	Dobbelt
		LMH…L	Dobbelt
Pilotflangetype		LMFP	Enkelt
		LMKP	Enkelt
		LMHP	Enkelt
Dobbelt-Wide-Position-Pilot Flange Type		LMFP…L	Dobbelt
		LMKP…L	Dobbelt
		LMHP…L	Dobbelt
Dobbelt-bred-mellemflangetype		LMFM…L	Dobbelt
		LMKM…L	Dobbelt
		LMHM…L	Dobbelt
Flanget slagleje		LBHR LBHRW	Enkelt
		LBHS LBHSW	Enkelt
		LBHC LBHCW	Single

ENlmindelig type: ST

ST slagleje er en lineær og roterende bevægelsesmekanisme, der udnytter rotationsbevægelsen af kugleelementer mellem en ydre cylinder og en aksel.

Alle modeller kan udføres med forniklet i henhold til kundernes krav, med funktion af rustsikker.

Model	Maksimum slagtilfælde mm	Antal af rækker	Større dimensioner og tolerance											Grundlæggende belastningsvurdering		Vægt (g)
			dr		D		L		φ mm	T mm	t mm	d mm	r mm	Dynamisk C N	Static Co N
			mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm	φ mm	T mm	t mm	d mm	r mm	Dynamisk C N	Static Co N
ST 6	20	3	6	22 13	12	0 -11	20	0 -200	11.3	1.1	0.5	1	0.5	147	216	8.9
ST 8	24	3	8		15	0 -11	24		17.1	1.5	0.5	1.2	0.5	245	343	15.6
ST 10	30	3	10		19	0 -13	30		22.7	1.5	0.5	1.2	0.5	461	637	28.8
ST 12	32	3	12	27 16	23		32		24.5	1.5	0.5	1.2	0.5	813	1.070	42
ST 13	32	3	13		23		32		24.5	1.5	0.5	1.2	0.5	813	1.070	39.8
ST 16	40	3	16		28		37		29.1	1.5	0.7	1.3	0.5	990	1.180	71
ST 20	50	3	20	33 20	32	0 -16	45		35.8	2	0.7	1.5	0.5	1.170	1.260	99
ST 25	50	3	25		37		45	0 -300	35.8	2	0.7	1.6	1	1.330	1.490	117
ST 30	82	3	30		45		65		53.5	2.5	1	2	1	2.990	3.140	205
ST 35	92	3	35	41 25	52	0 -19	70		58.5	2.5	1	2	1.5	3.140	3.530	329
ST 40	108	3	40		60		80		68.3	2.5	1	2	1.5	4.120	4.800	516
ST 50	138	3	50		72		100		86.4	3	1	2.5	1.5	5.540	6.910	827
ST 60	138	3	60	49 30	85	0 -22	100		86.4	3	1	2.5	2	5.980	8.230	1.240
ST 80	132	3	80	49 30	110	0 -22	100	0 -400	86	3	1.5	2.5	2	7.840	12.200	2.050
ST 100	132	3	100	58/36	130	0/-25	100	0 -400	86	3	1.5	2.5	2	8.430	14.700	2.440

1N≈0,102 kgf

Heavy duty type: ST.B

Model	Maksimum slagtilfælde mm	Antal af rækker	Større dimensioner og tolerance											Grundlæggende belastningsvurdering		Vægt (g)
			dr		D		L		φ mm	T mm	t mm	d mm	r mm	Dynamisk C N	Static Co N
			mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm	φ mm	T mm	t mm	d mm	r mm	Dynamisk C N	Static Co N
ST 8B	8	6	8	22 13	15	0/-11	24	0 -200	17.1	1.5	0.5	1.2	0.5	490	549	16.8
ST 10B	8	6	10	22 13	19	0 -13	30		22.7	1.5	0.5	1.2	0.5	931	1.030	31.2
ST 12B	8	6	12	27 16	23		32		24.5	1.5	0.5	1.2	0.5	1.630	1.720	46
ST 16B	16	6	16	27 16	28		37		29.1	1.5	0.7	1.3	0.5	1.910	1.980	75
ST 20B	20	6	20	33 20	32	0 -16	45		35.8	2	0.7	1.5	0.5	2.060	2.320	106
ST 25B	20	6	25		37		45	0 -300	35.8	2	0.7	1.6	1	2.170	2.670	125
ST 30B	44	6	30		45		65		53.5	2.5	1	2	1	4.800	6.270	220
ST 35B	54	6	35	41 25	52	0 -19	70		58.5	2.5	1	2	1.5	5.050	7.060	346
ST 40B	66	6	40		60		80		68.3	2.5	1	2	1.5	6.710	9.560	540
ST 50B	88	6	50		72		100		86.4	3	1	2.5	1.5	8.970	13.800	862
ST 60B	88	6	60	49 30	85	0 -22	100		86.4	3	1	2.5	2	9.700	16.500	1.290
ST 80B	76	6	80	49 30	110	0 -22	100	0 -400	86	3	1.5	2.5	2	12.700	24.300	2.110
ST 100B	76	6	100	58/36	130	0/-25	100	0 -400	86	3	1.5	2.5	2	13.700	29.400	2.520

1N≈0,102 kgf

Model			Maksimal slaglængde		Antal rækker		φ		D		L		B		W	D1	(r)	Grundlæggende belastningsvurdering				Statisk tilladt moment (Nm)		Vægt (g)
Model			Maksimal slaglængde		Antal rækker		φ		D		L		B					C(Dynamisk)N		CO(Statisk)N		Statisk tilladt moment (Nm)		Vægt (g)
Type	dr	Tolerance μm	Enkelt foring	Dobbelt foret	Enkelt foring	Dobbelt foret	Enkelt foring	Dobbelt foret		Tolerance μm		Tolerance		Tolerance μm				Enkelt foring	Dobbelt foret	Enkelt foring	Dobbelt foret	Enkelt foring	Dobbelt foret	Enkelt foring	Dobbelt foret
Enkelt foringstype LBUS Dobbelt foringstype LBUW	5	0 -0,008	13	6	3	6	5.9	9.4	10	0 -0,009	15	0 -0,12	8	0 -0,4	1.1	9.6	0.4	131	209	106	212	—	1.38	4	5
	6	0 -0,009	15	7			8.3	12.3	12	0 -0,011	19	0 -0,2	11.3			11.5		210	333	164	328	—	2.18	8	8
	8		24	8			8.8	16.8	15	0 -0,011	24		15.3			14.3		323	512	278	556	—	4.31	15	17
	10		30	8			10.8	21.8	19	0 -0,013	29		19.4		1.3	18		499	793	408	815	—	7.24	30	33
	12		32	8			10.4	22.4	21		30		20.4			20	0.8	722	1146	579	1157	—	10.9	32	36
	13		34	10			11.4	23.4	23		32		20.4			22		773	1226	634	1268	—	11.6	45	49
	16		40	16			12.8	24.8	28		37		23.3		1.6	27		1330	2112	1029	2058	—	19.7	72	79
	20	0 -0,010	46	28			14.8	23.8	32	0 -0,016	42		27.3		1.6	30.5		1609	2554	1517	3035	—	26.8	94	102

Flanget almindelig type:

Flangeslagsleje er en lineær og roterende bevægelsesmekanisme, der udnytter rotationsbevægelsen af kugleelementer mellem en ydre cylinder og en aksel, hvilket er let at samle.

Alle modeller kan udføres med nikkelpaltet i henhold til kundernes krav, med funktion af rustsikker.

LBHR

LBHRW

LBHS

LBHSW

LBHC

LBHCW

Model			Maksimal slaglængde		Antal rækker		φ₁		D		L
Type	dr	Tolerance μm	Enkelt foring	Dobbelt foret	Enkelt foring	Dobbelt foret	Enkelt foring	Dobbelt foret		Tolerance μm		Tolerance μm
Enkelt foringstype LBHR LBHS LBHC Dobbeltforet type LBHRW LBHSW LBHCW	6	0 -0,009	15	7	3	6	8.3	12.3	12	0 -0,013	19	±0,3
	8		24	8			8.8	16.8	15	0 -0,013	24
	10		30	8			10.8	21.8	19	0 -0,016	29
	12		32	8			10.4	22.4	21		30
	13		34	10			11.4	23.4	23		32
	16		40	16			12.8	24.8	28		37
	20	0 -0,010	46	28			14.8	23.8	32	0 -0,019	42

H	T	d	d1	t	P.C.D.	W	F	A	Excentricitet	※ Firkantethed	Grundlæggende belastningsvurdering				Statisk tilladt moment
											C(Dynamisk)N		CO(Statisk)N		Statisk tilladt moment
											Enkelt foring	Dobbelt foret	Enkelt foring	Dobbelt foret	Enkelt foring	Dobbelt foret
28	5	3.5	6	3.1	20	22	—	20	-0,012	-0,012	210	333	164	328	—	2.18
32	5	3.5	6	3.1	24	25		24			323	512	278	556	—	4.31
40	6	4.5	7.5	4.1	29	30		29			499	793	408	815	一	7.24
42					32	32		32			722	1146	579	1157	一	10.9
43					33	34		33			773	1226	634	1268	—	11.6
48					38	37	22	31			1330	2112	1029	2058	—	19.7
54	8	5.5	9	5.1	43	42	24	36	-0,015	-0,015	1609	2554	1517	3035	—	26.8

Materialeesammensætning og egenskaber
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Massefylde	8.0	8.9	7.8	8.9	8.0
Hårdhed HB	>210	>70	>150	>95	>250
Trækstyrke N/mm²	>750	>200	>600	>260	>800
Udbyttestyrke N/mm²	>450	>90	>260	>150	>450
Forlængelse %	>12	>15	>10	>৪	>800
Koefficient for lineær udvidelse 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Grænse temperatur ℃	-40~300	-40~ 400	-40~ 400	-40~ 400	-40~150
Maks. Belastning N/mm²	100	60	50	70	120
Maks. Hastighed (Tør) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Kompression af permanent deformation 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Stor efterspørgsel med specielle materialer er tilgængelig.

Grundmaterialeudveksling
Materiale koder	Kina mærker GB1176-87	International ISO 1338	Tyskland DIN	Japan JIS	Amerika ASTM(UNS)	England BS	Italien JM	Gældende betingelser
JDB støbt bronze	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Høj belastning, lav hastighed Almindelig brugt
JDB-1 Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mellemlast, lav hastighed Almindelig brugt
JDB-2 Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mid-load, mid-speed, Almindelig brugt
JDB-3 Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mellemlast, lav hastighed, almindeligt anvendt
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over høj belastning, lav hastighed, Høj belastning brugt

Fast smøremiddel
Smøremiddel	Funktioner	Typisk anvendelse
SL1 Grafit tilføje	Fremragende modstand mod kemikalier angreb og lav friktion, temperaturgrænse 400 ℃	Passer til almindelige maskiner og under atmosfæren
SL4 PTFE tilføje	Laveste i friktion og god vandsmøring, temperaturgrænse 300 ℃	Skib, hydraulisk turbine, gasturbine osv.
