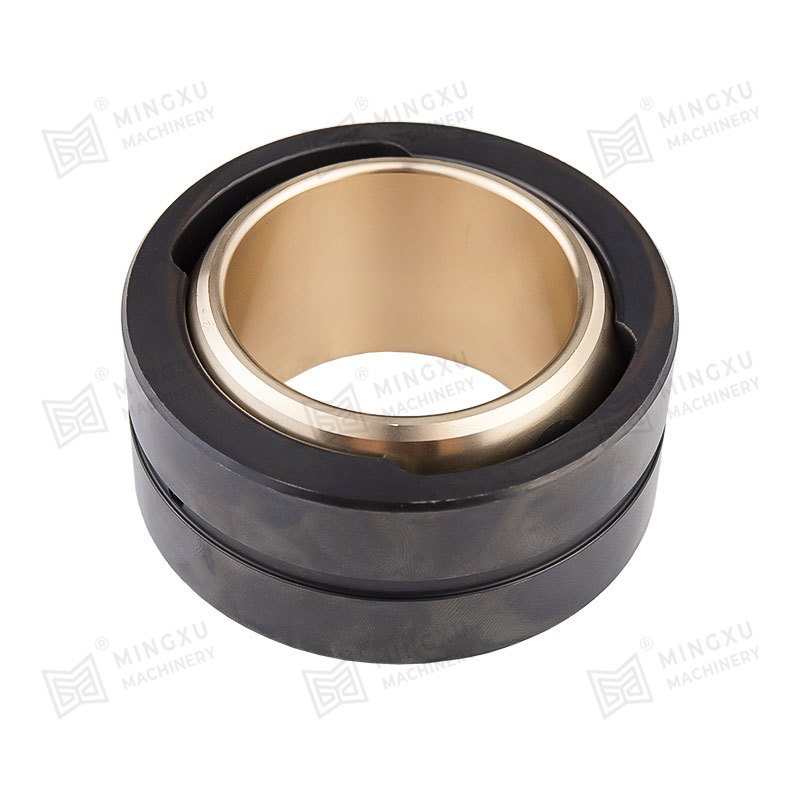

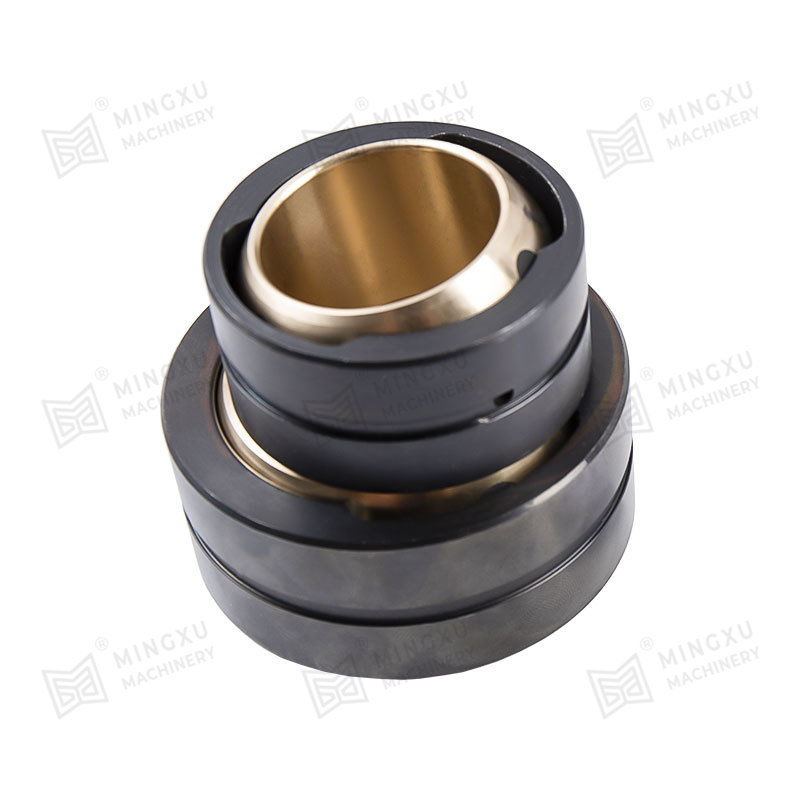

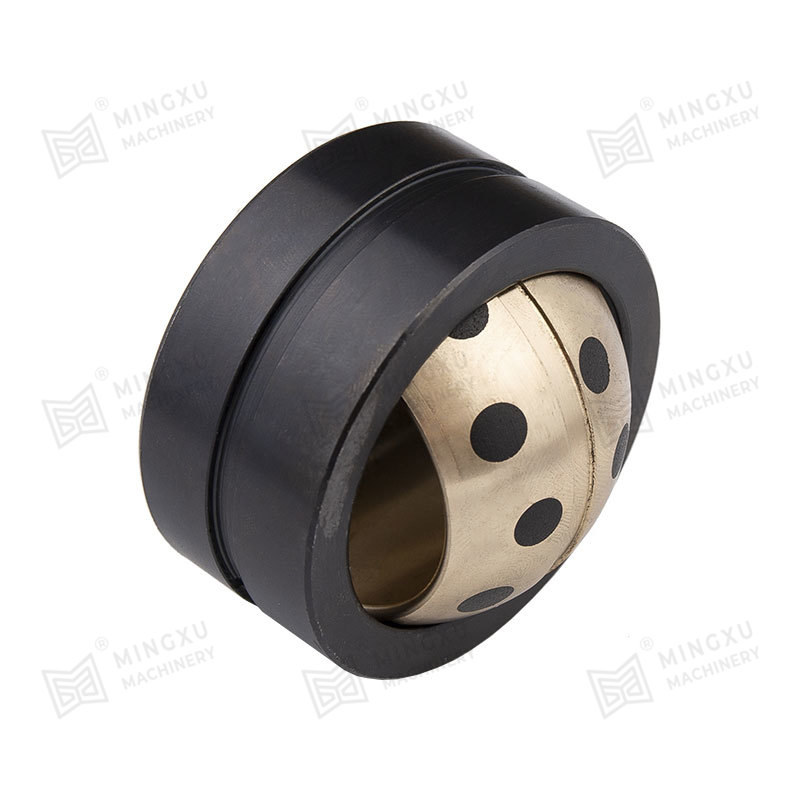

MXB-JDBS bronzebaseret solidt indlagt selvsmørende sfærisk leje

MXB-JDBS bronzebaseret solidt indlagt selvsmørende kugleleje er et kugleformet glideleje. Dens glidende kontaktflade er en indre sfærisk overflade og en ydre sfærisk overflade. Den kan rotere og svinge i enhver vinkel under bevægelse. Det vedtager overfladefosfatering, stegt mund, polstring, Det er lavet ved forskellige specielle processer såsom sprøjtning. Sfæriske lejer har karakteristika for stor belastningskapacitet, slagfasthed, korrosionsbestandighed, slidstyrke, selvjusterende og god smøring. Strukturen af det sfæriske leje er enklere end det rullende lejes. Den er hovedsageligt sammensat af en indre ring med en ydre sfærisk overflade og en ydre ring med en indre sfærisk overflade. Sfæriske lejer bruges generelt til svingbevægelser med lav hastighed (dvs. vinkelbevægelser). Da glidefladen er kugleformet, kan de også udføre vippebevægelser inden for et bestemt vinkelområde (dvs. justeringsbevægelser). Når støtteakslen og hullet til skaftskallen ikke er koncentriske Selv når temperaturen er relativt høj, kan den stadig fungere normalt og bruges i vid udstrækning i tekniske hydrauliske cylindre, smedning af værktøjsmaskiner, ingeniørmaskiner, automatiseringsudstyr, bilstøddæmpere, vandbesparelse maskiner og andre industrier. JDBS sfæriske lejer kombinerer slidstyrken af kobberlegering og den selvsmørende ydeevne af faste smøremidler og kræver ikke tankning og vedligeholdelse under brug.3

Få et citat

PREV：MXB-JDBU Selvsmørende Støbe Bronze Leje NEXT：MXB-JDB ISO-certificerede grafitindlagte bronzebøsninger

Produktintroduktion
Parameter
Materialebeskrivelse
Kontakt os

produktegenskaber

1 Kan arbejde i lang tid under oliefrie forhold.

2 Mere egnet til lav hastighed og tung belastning arbejdsforhold, med god slidstyrke og ekstrem lav frikt.

3 Velegnet til situationer, hvor oliefilm er svær at danne, såsom frem- og tilbagegående, roterende og intermitterende bevægelser.

4 Modstandsdygtig over for korrosion og oxidation.

5 Vedligeholdelsesfri og lang levetid.

Hvorfor vælge oliefri lejer

Reducer produktionsomkostninger

Der er ikke behov for olieforsyningsanordning, olieindsprøjtningshul eller olie rillebehandling, hvilket i høj grad kan spare fremstillingsomkostninger.

Reducer driftsomkostninger

Det reducerer i høj grad brugen af smøreolie, reducerer vedligeholdelse af udstyr, og undgår skjulte farer forårsaget af utilstrækkelig olieforsyning, hvilket effektivt reducerer driftsomkostninger.

Forkort designtiden

Det oliefrie design forenkler produktstrukturen og sparer effektivt designtid. Vi er professionelle ODM Leverandører af JDBS bronzebaseret solidt indlagt selvsmørende sfærisk leje

Befordrende for miljøbeskyttelse

Der kræves ingen genanvendelse af spildolie, hvilket også er gavnligt for miljøbeskyttelsen.

Ansøgningsfelter

Høj temperatur

· Stålfabrik

·Smelteovn

·Tørreudstyr

·Bageovn

·Varmeregulator

Vandtæt

·Dæmningsport

·Vandpumpe

· Væskeafbryderstruktur

·Offshore strukturer

·Dok- og siltmaskineudstyr

Kemisk industri

·Kemisk fabrik

· Galvaniseringsudstyr

· Spildevandsbehandlingsudstyr

·Farvemaskiner

· Olie- og kemisk raffineringsudstyr

Energi

·Vindkraft

·Ny energi

Skib

·Dækskran

·Anker

·Lugedæksel

·Rorarm

·Løftemaskiner og løfteringudstyr

Bilfremstilling

· Stempelform

·Svejsestruktur

· Male- og tørrelinje

· Metal transportbånd

·Maskine værktøj

Tung industri

· Maskiner til stålrørsfabrik

·Dæk- og papirmøller

·Kraftværk

· Tilslutning af støbeindsprøjtningsmaskineri

Byggeri, minedrift, lastning

·Blandere, kværne, pulveriseringsmaskiner

·Entreprenørmaskiner

·Mineudstyr

·Stanglejer

Broer og løfteskinner

·Bro lejer

·Bjælker, broer, hængebroer

·Kerneenergirelaterede reaktorer

· Dampgenerator

enhed: mm

Del nr.	d H7		D1	h6	B	C	D	b	Justeringsvinkel α°	Tilladt radial belastning (kN)	Tilladt trykbelastning (kN)

JDBS-015	15	0.018	26	0	12	9	22	4	8	6.5	0.5
		0		-0,013
JDBS-020	20	0.021	32	0	16	14	28	"	4	12.6	1.4
		0		-0,016
JDBS-025	25	"	42	"	21	18	36	"	5	21.8	2.5
JDBS-030	30	"	50	"	27	23	44	"	6	32.0	3.5
JDBS-035	35	0.025	55	0	30	26	49	"	5	43.7	4.8
		0		-0,019
JDBS-040	40	"	62	"	33	28	55	"	6	54.7	5.7
JDBS-045	45	"	72	"	36	31	65	"	5	69.7	7.2
JDBS-050	50	"	80	"	42	36	70	"	"	92.4	10
JDBS-060	60	0.030	100	0	53	45	90	"	6	143	16
		0		-0,022
JDBS-070	70	"	110	"	58	50	99	"	5	181	20
JDBS-080	80	"	130	"	70	60	115	"	6	254	30
JDBS-090	90	0.035	140	0	76	65	125	"	"	313	36
		0		-0,025
JDBS-100	100	"	160	"	88	75	145	6	"	544	64
JDBS-110	110	"	170	"	93	80	155	"	5	642	73
JDBS-120	120	"	190	0	105	90	17	"	6	797	94
				-0,029
JDBS-130	130	0.040	200	"	110	95	180	"	5	880	105
		0
JDBS-140	140	"	210	"	90	70	"	"	7	668	56
JDBS-150	150	"	220	"	120	105	200	"	5	1135	129
JDBS-160	160	"	230	"	105	80	"	"	8	891	73
JDBS-180	180	"	260	0	105	"	225	"	6	1002	74
				-0,032
JDBS-200	200	0.046	290	"	130	100	250	"	7	1434	117
		0
JDBS-220	220	"	320	0	135	"	275	"	8	1577	118
				-0,036
JDBS-240	240	"	340	"	140	"	300	9	"	1720	"
JDBS-260	260	0.052	370	"	150	110	325	"	7	2072	143
		0
JDBS-280	280	"	400	"	155	120	350	"	6	2455	172
JDBS-300	300	"	430	0	165	120	375	"	7	2630	"
				-0,0403

Materialeesammensætning og egenskaber
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Massefylde	8.0	8.9	7.8	8.9	8.0
Hårdhed HB	>210	>70	>150	>95	>250
Trækstyrke N/mm²	>750	>200	>600	>260	>800
Udbyttestyrke N/mm²	>450	>90	>260	>150	>450
Forlængelse %	>12	>15	>10	>৪	>800
Koefficient for lineær udvidelse 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Grænse temperatur ℃	-40~300	-40~ 400	-40~ 400	-40~ 400	-40~150
Maks. Belastning N/mm²	100	60	50	70	120
Maks. Hastighed (Tør) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Kompression af permanent deformation 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Stor efterspørgsel med specielle materialer er tilgængelig.

Grundmaterialeudveksling
Materiale koder	Kina mærker GB1176-87	International ISO 1338	Tyskland DIN	Japan JIS	Amerika ASTM(UNS)	England BS	Italien JM	Gældende betingelser
JDB støbt bronze	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Høj belastning, lav hastighed Almindelig brugt
JDB-1 Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mellemlast, lav hastighed Almindelig brugt
JDB-2 Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mid-load, mid-speed, Almindelig brugt
JDB-3 Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mellemlast, lav hastighed, almindeligt anvendt
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over høj belastning, lav hastighed, Høj belastning brugt

Fast smøremiddel
Smøremiddel	Funktioner	Typisk anvendelse
SL1 Grafit tilføje	Fremragende modstand mod kemikalier angreb og lav friktion, temperaturgrænse 400 ℃	Passer til almindelige maskiner og under atmosfæren
SL4 PTFE tilføje	Laveste i friktion og god vandsmøring, temperaturgrænse 300 ℃	Skib, hydraulisk turbine, gasturbine osv.

SUBMIT

Om os

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. tidligere kendt som Jiashan Mingxu Precision Machinery Factory, blev grundlagt i 2011. Virksomheden er beliggende i baglandet af Yangtze River Delta Integrated Development Demonstration Zone, med beliggenhed og bekvem transport. Med mere end ti års fremstillings- og F&U-erfaring har virksomheden været dybt involveret i udvikling og produktion af solide smørelejer, skateboards, glidebaner og glidere. ODM Leverandører og Company af JFB skulderbøsning Flange grafit indlagt selvsmørende leje i Kina. Produktfremstillingen vedtager moderne automationsudstyr, implementerer strengt ISO2000 kvalitetsstyringssystemstandarden, og hovedprocesserne behandles af højpræcisions CNC-maskiner. Virksomhedens hovedprodukter dækker en række produkter såsom JDB solide indlagte selvsmørende lejer, stål-kobber sintrede lejer, SF-1 selvsmørende lejer, SF-2 grænse selvsmørende lejer og FB090 kobber lejer. Udbredt i bilindustrien, entreprenørmaskiner, metallurgisk udstyr, minemaskiner, sprøjtestøbning, forme, tekstil, trykning og mange andre maskineri fremstillingsområder; Indtil nu har virksomhedens produkter spredt sig over hele Kina og eksporteret til mange fremmede lande og er dybt anerkendt og elsket af indenlandske og udenlandske kunder. Mingxu Machinery overholder serviceprincippet om "kvalitetsorienteret service af høj kvalitet", og stræber efter at give kunderne professionelle produkter og tjenester. Supply Engros MXB-JFB Skulderbøsning Flange Grafit Indlagt Selvsmørende Leje. Virksomheden vil fortsætte med at introducere talenter, forbedre styringsmekanismen, integritet, udvikling, innovation og stræbe efter at opbygge et brand i verdensklasse.

Hædersbevis

Nyheder

Virkningen af grafitindhold og distribution på den selvsmøringspræstation af grafitbronzeplader
2025-06-06
Grafitbronzeplader er vidt brugt i forskellige industrielle anvende...
LÆS MERE
Anvendelse og udvælgelseskriterier for selvmørtlejer i konstruktionsmaskineriet
2025-06-05
Konstruktionsmaskiner fungerer i ekstreme miljøer, der er ke...
LÆS MERE
Anvendelse og udvælgelseskriterier for selvmøringslejer i metallurgiske maskiner
2025-06-04
Metallurgiske maskiner fungerer under ekstreme forhold med høj t...
LÆS MERE
Hvad er de vigtigste tribologiske fordele ved bronzebaseret fast pålagte selvbegrænsende sfæriske lejer i forhold til konventionelle smurte dem i oscillerende eller vinkelbevægelse?
2025-05-29
De Bronzebaseret fast indelaget selvsmøret sfærisk leje Tilb...
LÆS MERE

Produkt viden

Hvordan kontrolleres afstandene og tolerancerne for JDBS bronzebaserede solide indlagte selvsmørende sfæriske lejer under fremstillingsprocessen?

Afstandene og tolerancerne for JDBS bronzebaserede solide indlagte selvsmørende sfæriske lejer styres via forskellige fremstillingsmetoder og kontrolforanstaltninger af høj kvalitet. Her er nogle metoder til at kontrollere disse aspekter:

Materialevalg: Til fremstilling af JDBS-lejer vælges højbedste stoffer med konstant ophold. Dette garanterer en forudsigelig adfærd på et eller andet tidspunkt af produktionsteknikken og bevarer de ønskede afstande og tolerancer.

Præcisionsbearbejdning: Fremstillingsproceduren involverer præcisionsbearbejdningsteknikker for at forme lejekomponenterne korrekt. Computerstyrede bearbejdningsfaciliteter bruges til at opnå stram dimensionsstyring og holde de foretrukne afstande og tolerancer.

Kvalitetsmanipulationstjek: Regelmæssige inspektioner og kontrol med den bedste styring opnås på et eller andet tidspunkt af enhver grad af produktionsmetoden. Dette består af dimensionsmålinger, gulvfinishkontroller og evaluering af frirum og tolerancer. Eventuelle afvigelser uden for de angivne grænser anerkendes og adresseres.

Test og validering: JDBS bronzebaserede solide indlagte selvsmørende sfæriske lejer gennemgår streng afprøvning og validering for at sikre, at de overholder de specificerede frigange og tolerancer. Dette kan involvere måleparametre, som inkluderer radialt spil, aksialt spil og rotationsmoment for at bekræfte overholdelse af layoutspecifikationerne.

Dokumentation og sporbarhed: Produktionsmåden er dokumenteret for at sikre en vis sporbarhed af hvert produceret leje. Dette giver mulighed for sporing og identitet af eventuelle uoverensstemmelser eller afvigelser i kontrol af frigang og tolerance, hvilket tillader korrigerende bevægelser.

Ved at pålægge disse fremstillingsprocesser og kontrolforanstaltninger af høj kvalitet kan JDBS effektivt manipulere mellemrummene og tolerancerne i deres bronzebaserede solide indlagte selvsmørende sfæriske lejer, hvilket sikrer regelmæssig og pålidelig overordnet ydeevne.
